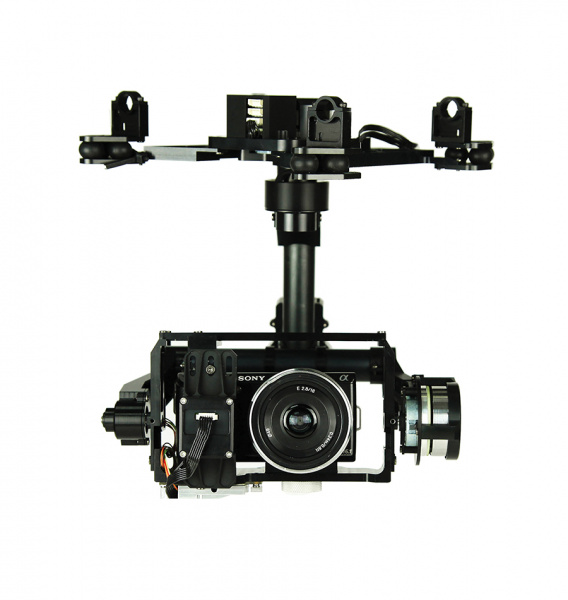

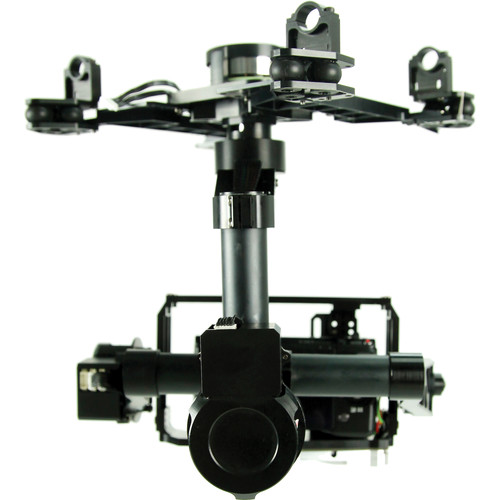

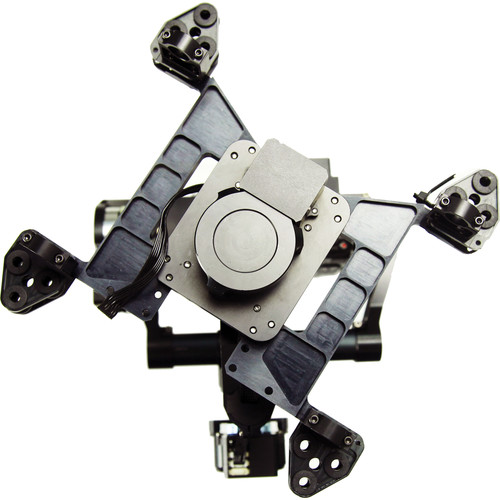

DJI Подвес Zenmuse Gimbal Z15 для Sony Nex-7 (Z15 (Sony NEX7))

ПРОФЕССИОНАЛЬНЫЙ ВЫСОКОСТАБИЛЬНЫЙ ТРЕХ-ОСЕВОЙ ПОДВЕС DJI ZENMUSE Z15 SONY NEX-5/7

Подвес DJI Zenmuse является топовой системой , которая разработана для профессиональной съемки, аэрофотосъемки для коммерческого использования. Даже если движения и колебания аппарата высоки, подвес все равно способен стабилизировать систему с высоким качеством. Точность управления углом в пределах ± 0,05 °, поэтому фото или видео будет профессионального качества.

ZENMUSE Z15 ПОДДЕРЖИВАЕТ РАЗЛИЧНЫЕ МОДИФИКАЦИИ КАМЕР

Для того, чтобы функции подвеса были лучше, DJI настраивает подвесы под каждый тип камер. Сейчас подвес Zenmuse Z15 поддерживает 2 типа камер Sony Nex5/7 и Panasonic GH2. каждая конкретная модификация подвеса поддерживает конкретный тип камеры. Когда пользователи хотят использовать разные серии камер, они должны приобрести дополнительные аксессуары связанные с новым типом камеры.

ПОДДЕРЖКА НЕСКОЛЬКИХ РЕЖИМОВ УПРАВЛЕНИЯ ПОДВЕСОМ ZENMUSE Z15

Подвес Zenmuse поддерживает три режима управления. Первый режим - удержание точки "взгляда" из любой позиции, второй возвращает подвес в среднее положение, и третий - простое управление с пульта. Переход из одного режима в другой осуществляется переключением с пульта. Работа с подвесом не покажется сложной и существенно облегчит съемку с воздуха.

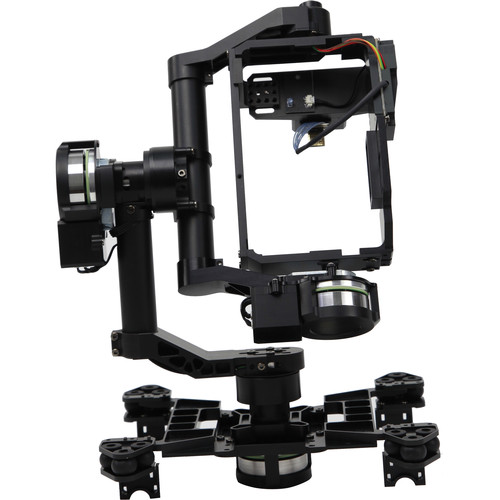

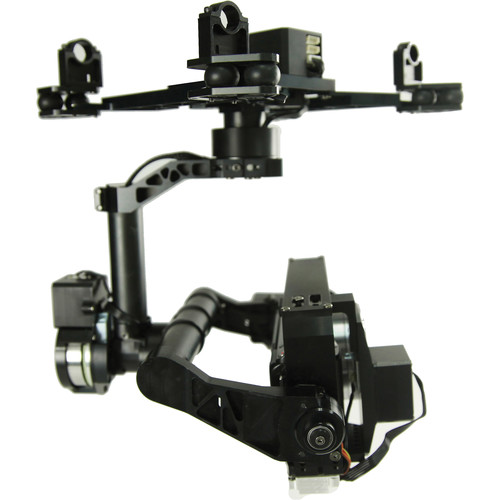

ВРАЩЕНИЕ ПО ВСЕМ ТРЕМ ОСЯМ БЕЗ ОГРАНИЧЕНИЙ И УПОРОВ

Трех-осевой подвес имеет очень функциональный дизайн. Использовав скользящие контакты, мы добились 360 градусного поворота головки подвеса по всем осям без ограничений. Все провода и сигнальные шлейфы скрыты в трубках конструкции, что позволяет вращаться подвесу без ограничений. Контроль по отклонениям может достигать 360 градусов по всем осям, по крену до 40 градусов (360 градусов - имеется в виду непрерывное вращение головки подвеса).

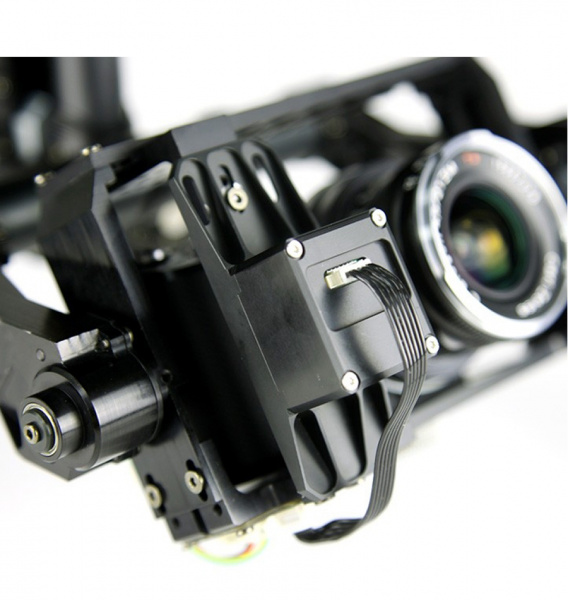

ВСТРОЕННЫЙ НЕЗАВИСИМЫЙ МОДУЛЬ IMU

В связи с тем, что DJI имеет очень хороший алгоритм стабилизации, в совокупности с высокостабильным подвесом система становится очень точной и быстродействующей. Без дополнительных проводов и девайсов для стабилизации.

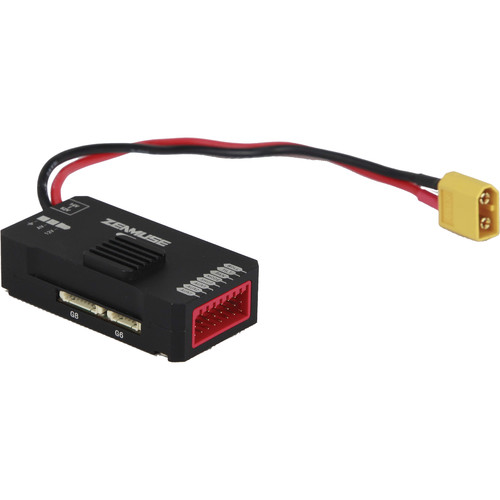

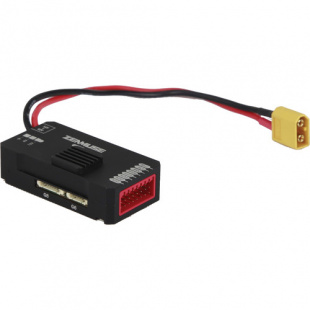

НЕЗАВИСИМЫЙ КОНТРОЛЛЕР ПОДВЕСА ZENMUSE Z15

Контроллер подвеса имеет возможность обмениваться данными по CAN шине с основным полетным контроллером. Имея обратную связь, подвес имеет представление об эволюциях аппарата, что позволяет еще точнее отрабатывать стабилизацию.

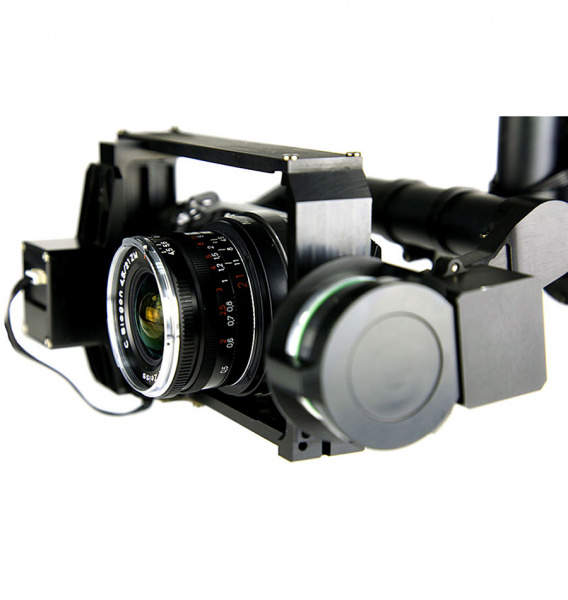

DJI ИСПОЛЬЗУЕТ СПЕЦИАЛЬНЫЙ СЕРВОПРИВОД ДЛЯ ZENMUSE Z15

Подвес Zenmuse оснащен сервоприводами специальной конструкции, позволяющими молниеносно реагировать на любые отклонения. При этом высокая скорость сочетается с высокой точностью и минимумом вибраций.

HDMI-AV МОДУЛЬ ZENMUSE Z15

Для того, чтобы свести к минимуму нагрузку на носитель, подвес имеет возможность преобразовывать сигнал с камеры из HDMI в обычный AV сигнал, который по скрытой проводке может быть заведен в модуль передачи видеосигнала для FPV комплекта.

ZENMUSE Z15 ПОДДЕРЖИВАЕТ S-BUS ПРИЕМНИКИ

Z15 поддерживает большинство передатчиков и приемников которые существуют на рынке. В то же время, он обеспечивает поддержку Futaba S-Bus приемника, и это удобно.

Электрические и механические характеристики:

• Рабочий ток
• Статический: 200 мА (@25 В)
• Динамический: 400 мА (@25 В)
• Блокировка ротора: 4 A (@25 В)
• Рабочая температура -10 °C ~ 50 °C
• Вес:
• Z15-N: 1.25 кг
• Z15-G: 1.3 кг

• Размеры 200 мм х 200 мм х 230 мм

• Размеры площадки под камеру
• Z15-N: 115 мм х 75 мм

• Z15-G: 142 мм х 76 мм

• GCU BEC выдает 10 A@12 V
• GCU питание Wireless Video Transmission 1A @12 В

• GCU вес 300 гр

• GCU размеры 64.2 мм х 34.1 мм х 19.5 мм

Рабочие характеристики:

• Вес нагрузки: 336 гр (@Sony NEX-5N с объективом и батарейкой)
• 489 гр (@Panasonic GH2 с Lumix G14 mm/F2.5 и батарейкой)
• 534 гр (@Panasonic GH2 с Lumix G20 mm/F1.7 и батарейкой)
• Контролируемая точность ±0.05°
• Максимальная контролируемая скорость вращения:
• Ось поворота: ±130 °/с
• Ось наклона: ±130 °/с
• Ось крена: ±30 °/с
• Контролируемый диапазон вращения:
• Ось поворота: ±360° непрерывным вращением
• Ось наклона: ±360° непрерывным вращением
• Ось крена: ±40° (±360° механическим непрерывным вращением)
