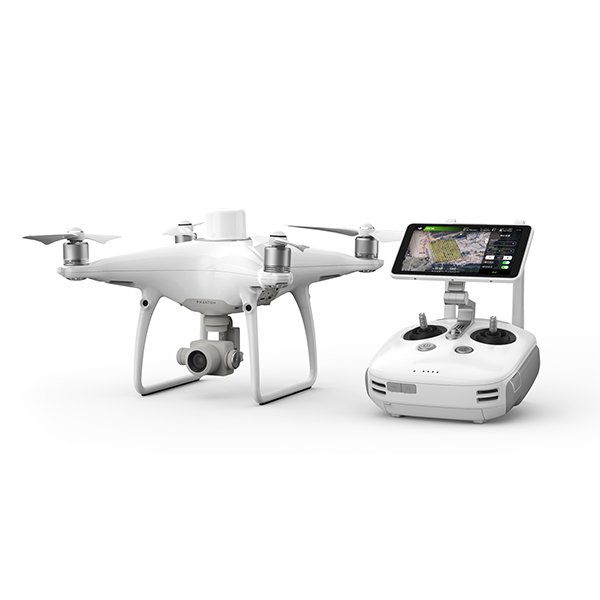

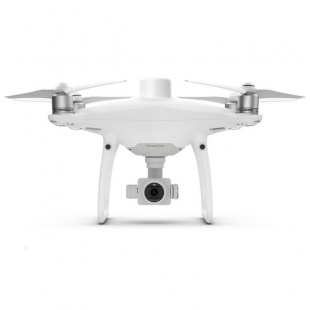

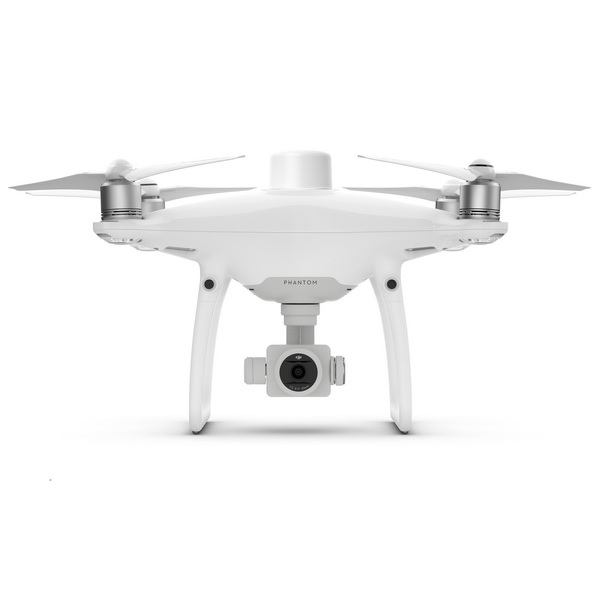

Квадрокоптер с мобильной станцией DJI Phantom 4 RTK + D-RTK 2 Mobile Station Combo

Квадрокоптер с Мобильной станцией DJI Phantom 4 RTK + D-RTK 2 Mobile Station Combo

Фантастический интеллект. Высокая точность.

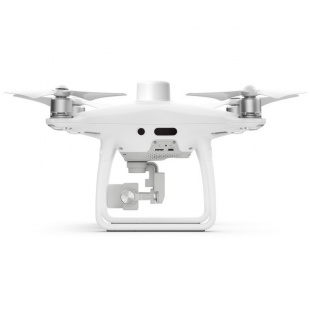

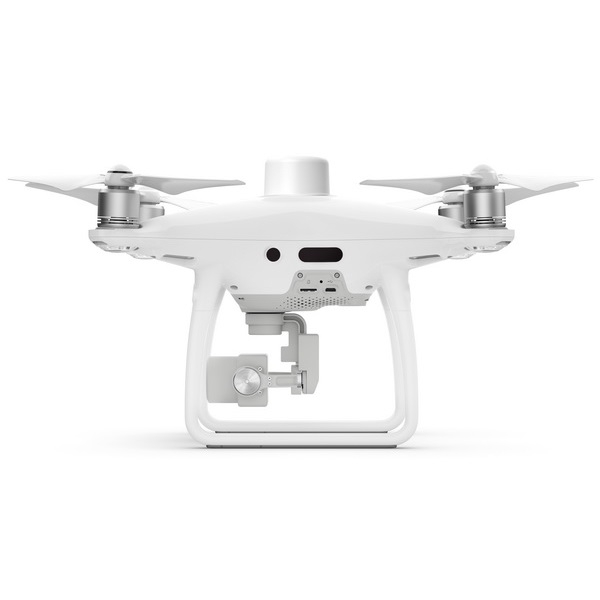

Phantom 4 RTK – новое слово в картографии. Самый компактный и точный дрон DJI для создания карт, работающий на небольших высотах.

Картография нового поколения

DJI полностью переосмыслила технологию дронов и достигла нового стандарта точности. Phantom 4 RTK предоставляет данные с точностью до сантиметра с использованием небольшого количества точек маршрута.

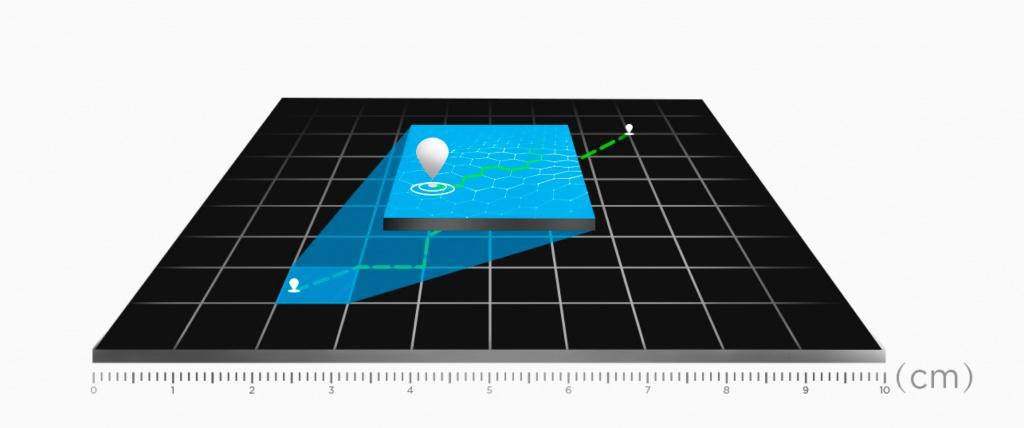

Позиционирование с точностью до сантиметра

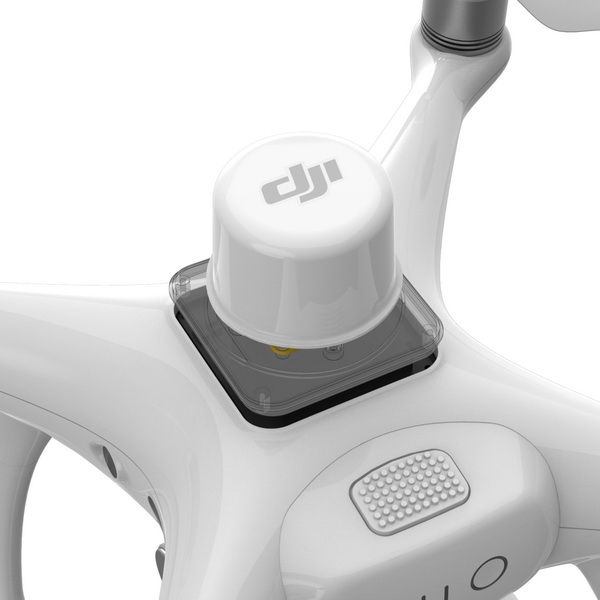

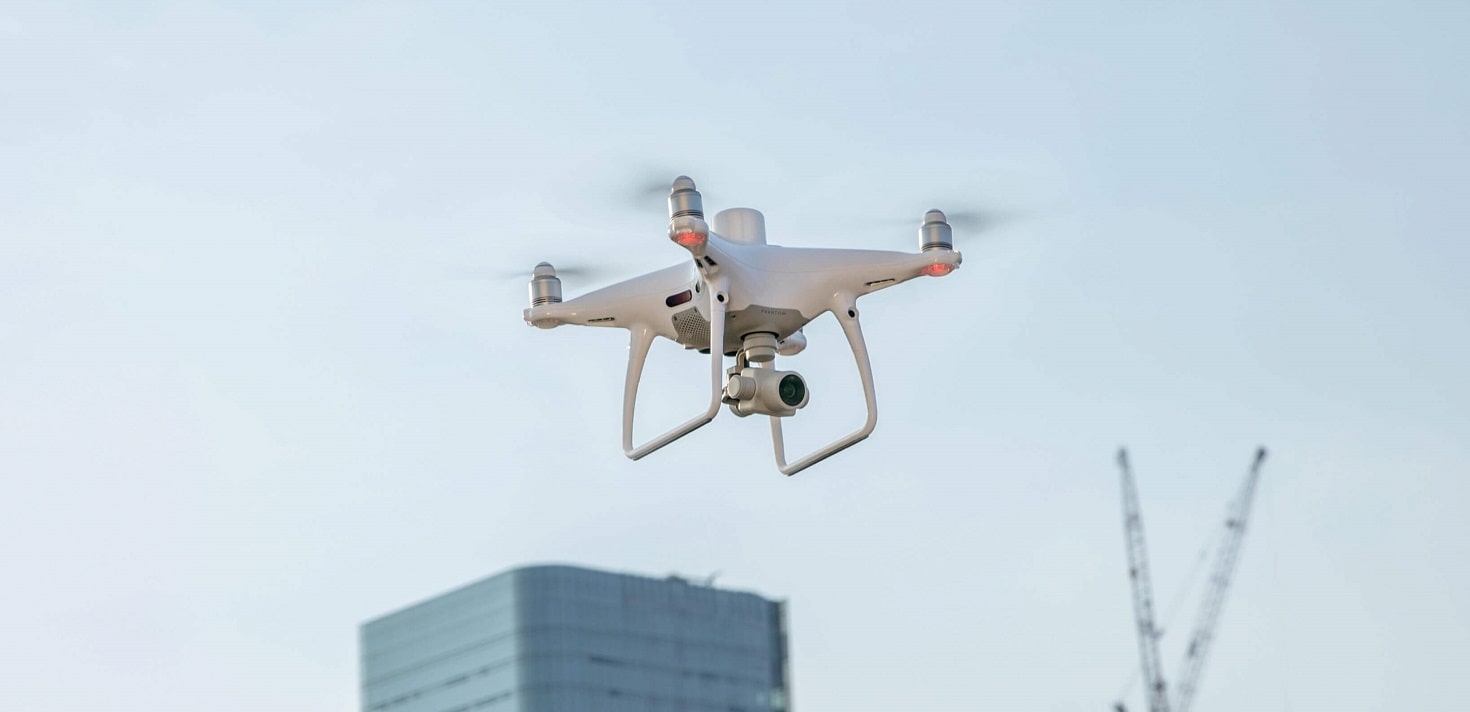

В Phantom 4 RTK встроен новый модуль RTK, который обеспечивает получение данных позиционирования в режиме реального времени с точностью до сантиметра и с минимальной абсолютной погрешностью метаданных изображения. Под приемником RTK расположен модуль спутниковых систем позиционирования, обеспечивающий стабильность полета в местности со слабым сигналом, например, в крупных городах. Совмещение этих двух модулей Phantom 4 RTK способствует оптимизации безопасности полета и получению точных данных для геодезии, картографии и инспекций.

Phantom 4 RTK легко внедрить в любой процесс, подсоединив систему позиционирования к мобильной станции D-RTK 2 при помощи модема 4G или WiFi, используя протокол NTRIP (сетевая передача RTCM через интернет). Система способна хранить полученные со спутника данные для последующей обработки кинематики.

Сбор точных данных с TimeSync

Для наиболее эффективного использования модулей позиционирования Phantom 4 RTK была создана cистема TimeSync. Она обеспечивает постоянную связь между полетным контроллером, камерой и модулем RTK. Кроме того, TimeSync использует самые точные метаданные каждого снимка и перемещает данные позиционирования в центр CMOS. Это оптимизирует результаты фотограмметрических методов и позволяет получить данные позиционирования с точностью до сантиметра.

Точная система обработки изображений

Благодаря 1-дюймовой матрице CMOS качество снимков достигает 20 мегапикселей. Phantom 4 RTK оснащен механическим затвором, который предотвращает смазанность изображения при движении. Любая задача будет выполнена идеально, будь то картографирование или сбор данных. Благодаря высокому разрешению снимков Phantom 4 RTK достигает наземного разрешения в 2,74 см с высоты полета 100 м. С целью достижения максимальной точности, объектив каждого летательного аппарата Phantom 4 RTK проходит проходит процесс калибровки с измерением радиальной и тангенциальной дисторсии. Параметры искажения сохраняются в метаданных каждого изображения, что позволяет применить индивидуальный подход в каждом отдельном случае при обработке снимков.

Применение в картографии

Phantom 4 RTK от DJI – дрон для эффективного картографирования, поддерживающий различные способы управления и бесплатные технологии.

Специальное приложение

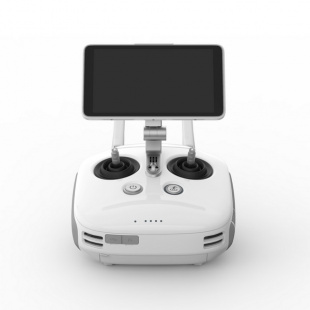

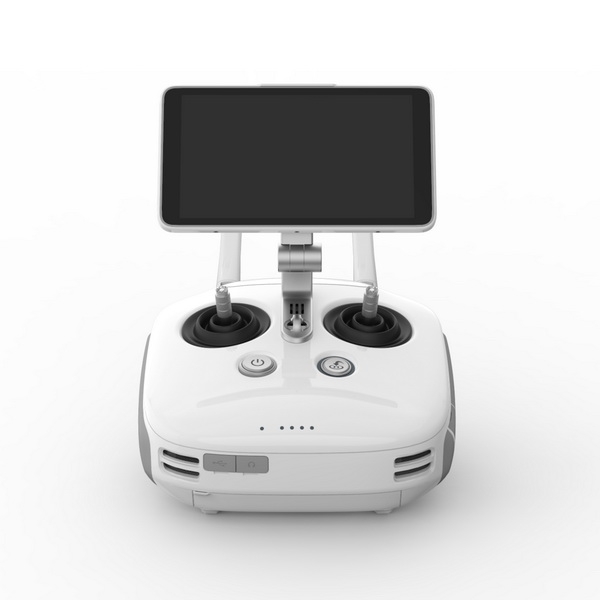

Новое приложение DJI GS RTK и пульт со встроенным экраном оптимизирует управление дроном при выполнении картографических задач и в других сценариях сбора данных. Приложение GS RTK позволяет пилотам осуществлять управление Phantom 4 RTK в двух режимах: «Photogrammetry» (фотограмметрия) и «Waypoint Flight» (полет по точкам).Ультраяркий встроенный 5,5-дюймовый экран дает пилотам хороший обзор и возможность эффективного планирования задач.

Приложения сторонних производителей

Пульт управления SDK дает пилотам Phantom 4 RTK доступ к лучшей экосистеме приложений для дронов - как от DJI, так и от сторонних производителей. Для использования полного потенциала Phantom 4 RTK вы можете установить поддерживаемое приложения с мобильным SDK от DJI, просто подключив к пульту совместимое устройство на базе Android или iOS.

Система передачи OcuSync

Стабильный сигнал передачи изображений и видео HD на расстоянии до 7 км, что особенно полезно для картографирования больших площадей.

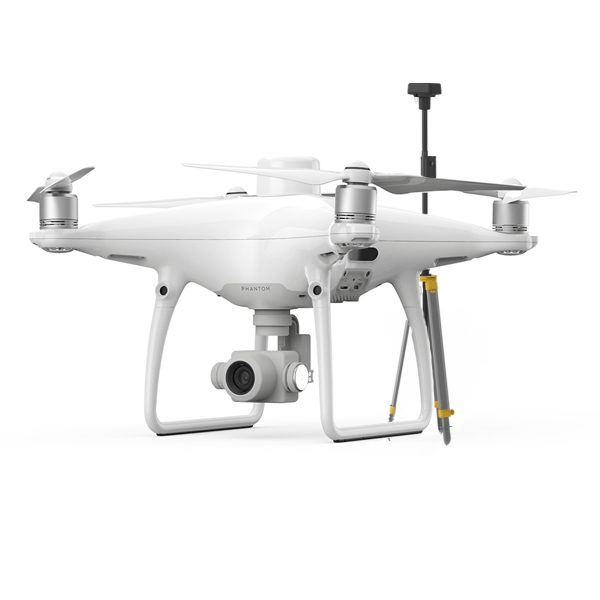

Совместимость с мобильной станцией D-RTK 2

Мобильная станция D-RTK 2 передает дифференциальный сигнал в Phantom 4 RTK в режиме реального времени, что позволяет получить точные данные при картографировании. Мобильная станция и система передачи OcuSync 2.0 позволяют Phantom 4 RTK получать данные с точностью до сантиметра в любых условиях.

Начните составлять карты прямо сейчас!

Приложение GS RTK и легкий способ сбора данных (сеть RTK или мобильная станция D-RTK 2) – все что нужно пилоту для выполнения задач из области геодезии, картографии и инспекций.

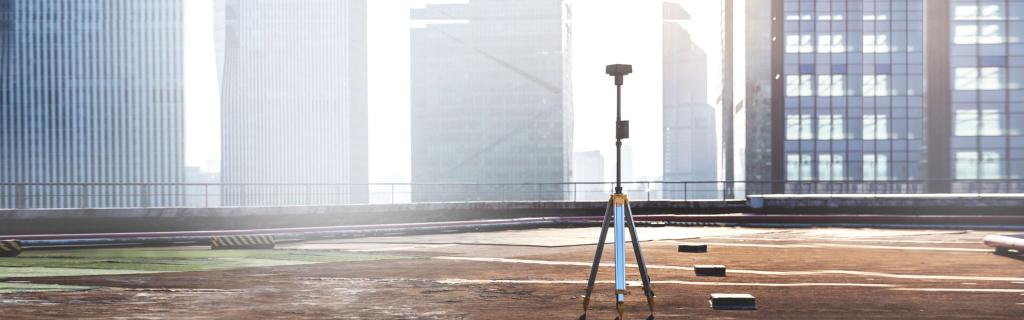

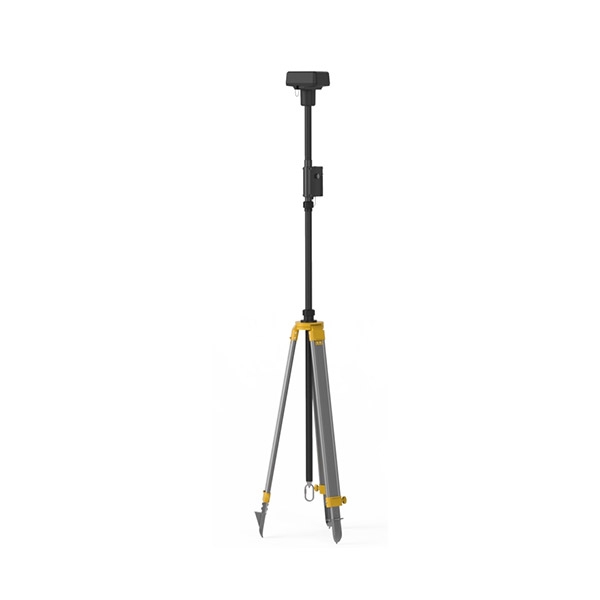

D-RTK 2 ВЫСОКОТОЧНАЯ МОБИЛЬНАЯ СТАНЦИЯ GNSS

ОПТИМАЛЬНАЯ ТОЧНОСТЬ. МАКСИМАЛЬНАЯ НАДЕЖНОСТЬ.

Мобильная станция D-RTK 2 представляет собой усовершенствованный высокоточный приемник GNSS, который поддерживает все основные спутниковые навигационные системы, обеспечивая относительные поправки в реальном времени, которые создают данные позиционирования на сантиметровом уровне для повышения относительной точности.

Позиционирование на сантиметровом уровне

Мобильная станция D-RTK 2 полностью поддерживает сигналы GPS, ГЛОНАСС, Beidou и GALILEO. Легкая и быстрая настройка, мобильной станции D-RTK 2 обеспечивает дифференциальные данные в реальном времени для беспилотных летательных аппаратов для достижения точности позиционирования на сантиметровом уровне.

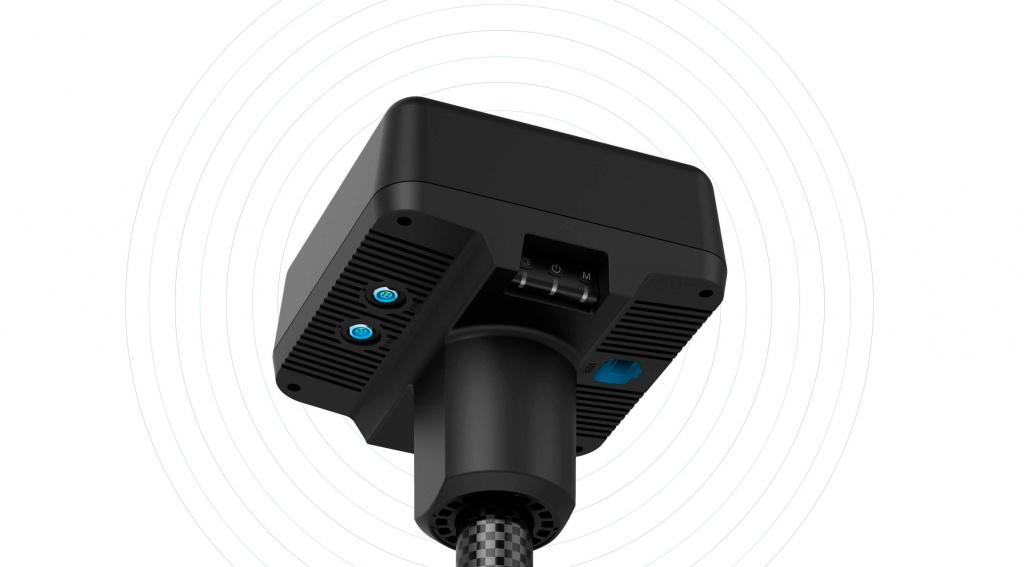

Встроенная антенна с высоким коэффициентом усиления гарантирует лучший прием сигналов от большего количества спутников даже при наличии препятствий.

Оставайтесь на связи для любой задачи

Мобильная станция D-RTK 2 поддерживает связь через 4G, OcuSync, WiFi и LAN, обеспечивая бесперебойную и стабильную передачу данных в любом сценарии приложения. До 5 пультов дистанционного управления* можно одновременно подключить к мобильной станции D-RTK 2. Это позволяет скоординировать операции с участием нескольких дронов, что значительно повышает эффективность.

Долговечность, которой вы можете доверять

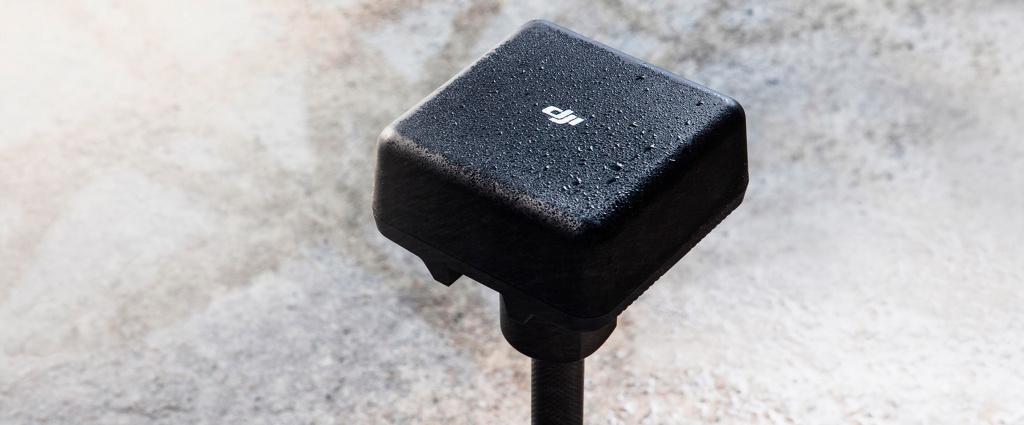

Обладая защитой от проникновения на уровне IP67 и легким корпусом из углеродного волокна, мобильная станция D-RTK 2 является ультрапортативной и подходит для любой задачи, независимо от ее сложности. Встроенные IMU контролируют движения и откалибруют датчики наклона, чтобы предупредить оператора о любых отклонениях во время миссии, минимизируя риски.

Комплексное решение

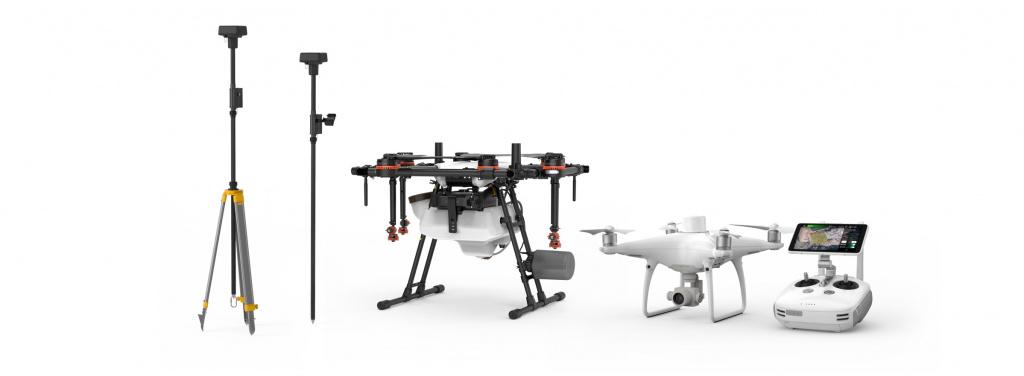

Мобильная станция D-RTK 2 совместима с Phantom 4 RTK и MG-1P RTK. Он может использоваться как постоянно действующая опорная станция (CORS), которая обеспечивает высокоточные данные позиционирования в диапазоне охвата базовой станции, что делает ее идеальным инструментом для съемки, воздушных осмотров, сельского хозяйства и других применений.

Основные характеристики:
