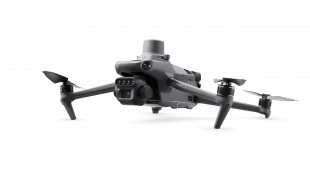

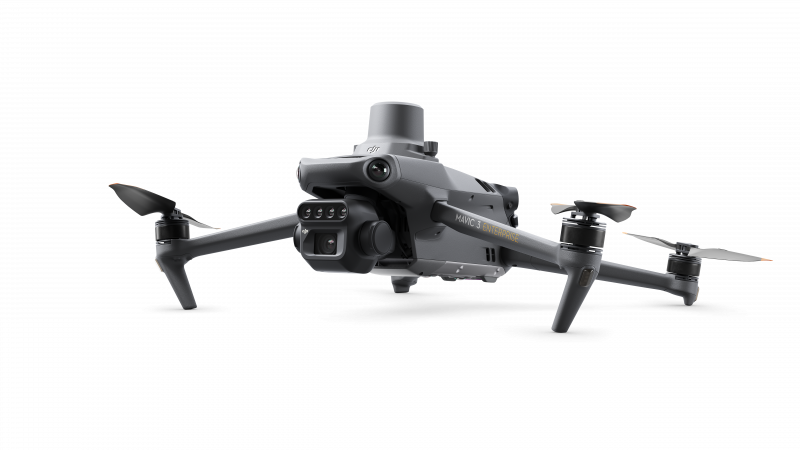

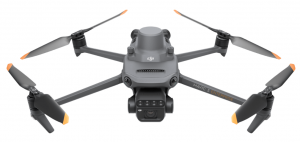

Квадрокоптер DJI Mavic 3 Enterprise Multispectral (3M)

Эффективная аэросъемка позволяет видеть то, что недоступно человеческому глазу. Именно поэтому Mavic 3 Multispectral снабжен двумя приборами видения. Он сочетает в себе камеру RGB и мультиспектральную камеру для отслеживания и анализа роста сельскохозяйственных культур с максимальной четкостью изображения. Точность и доступность данных — два условия для организации эффективного сельскохозяйственного производства. И Mavic 3M позволяет решать обе задачи.

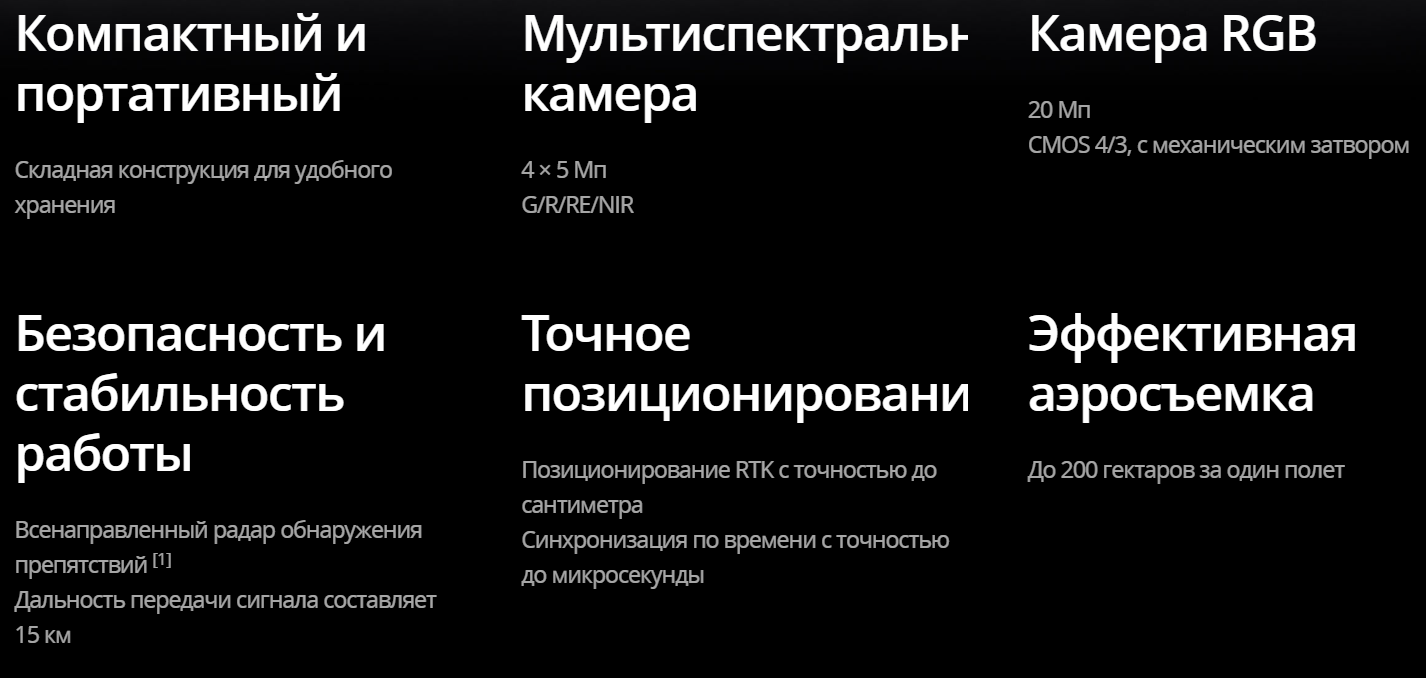

Система обработки изображений: мультиспектральная + RGB

Высокоинтегрированная система обработки изображений

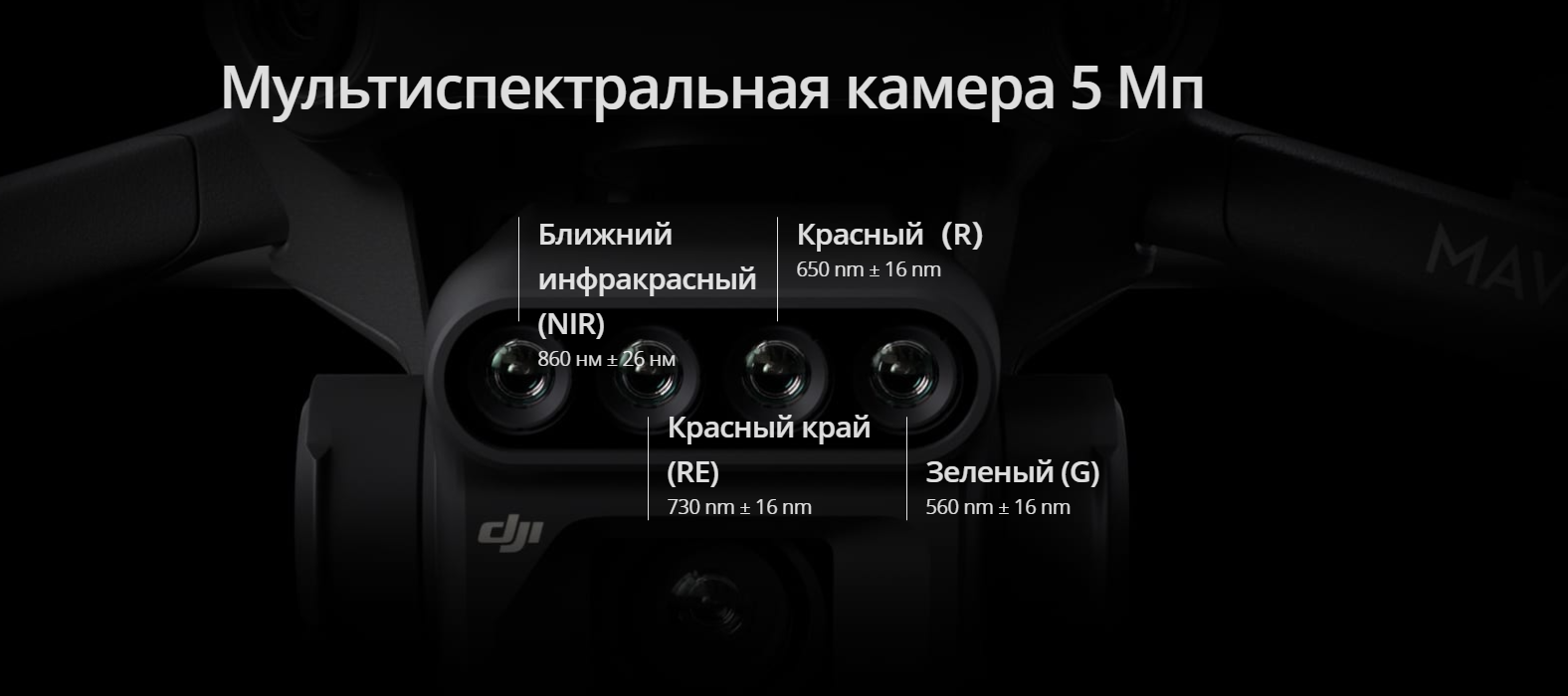

Обновленная система обработки изображений с одной камерой RGB 20 Мп и четырьмя мультиспектральными камерами 5 Мп (зеленый, красный, красный край и ближний инфракрасный). Подходит для выполнения таких задач, как высокоточная аэросъемка, контроль роста сельскохозяйственных культур и исследование природных ресурсов.

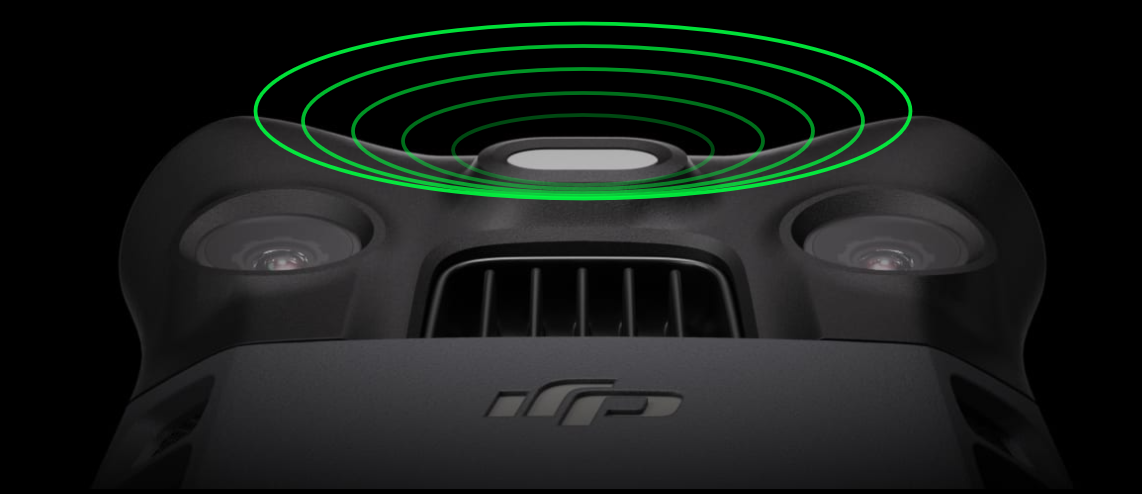

Датчик солнечного света

Встроенный датчик солнечного света определяет интенсивность солнечного излучения и сохраняет его в файл изображения, позволяя компенсировать освещение при записи данных изображения во время двухмерной реконструкции. Это гарантирует более высокую точность результатов NDVI, а также повышает точность и согласованность данных, получаемых в течение длительного времени

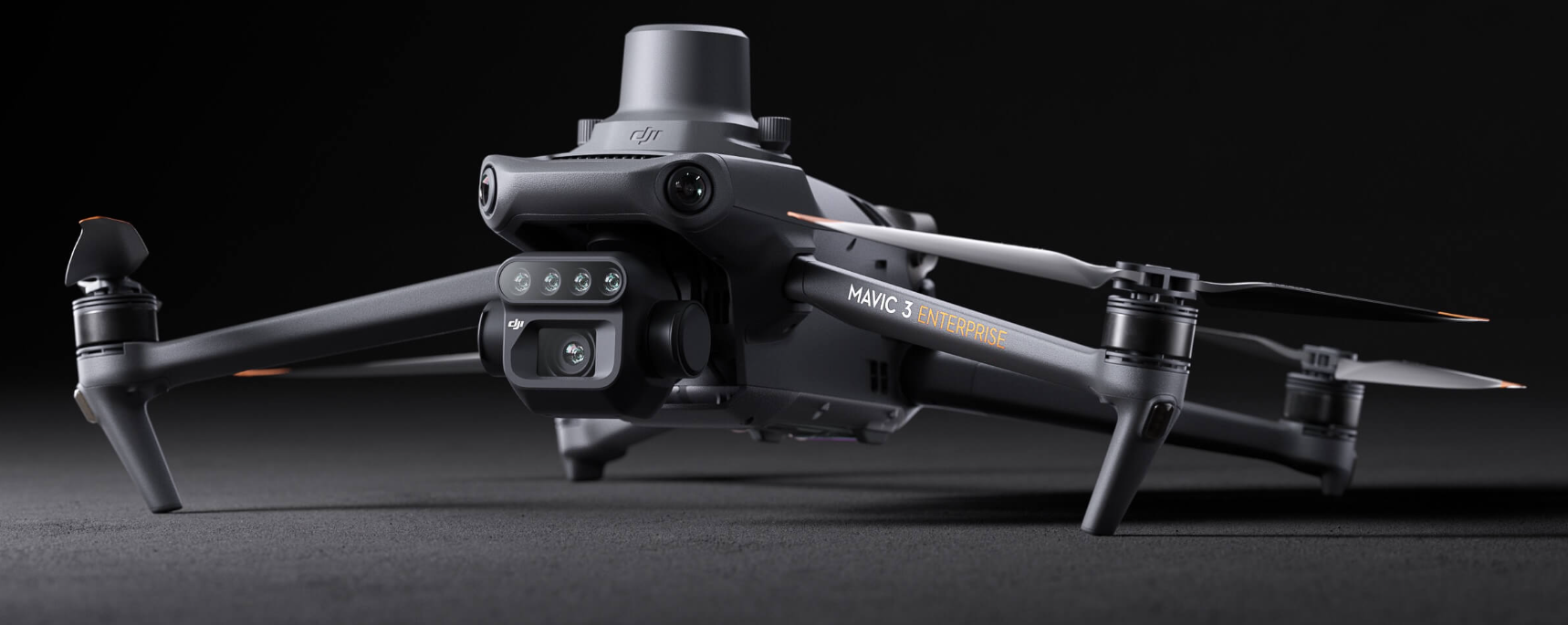

Модуль RTK

Mavic 3M с модулем RTK для позиционирования с точностью до сантиметра. Синхронизация процесса управления полетом, работы камеры и модуля RTK выполняется на уровне микросекунды для точного определения местоположения центра обработки изображений каждой камеры. Это позволяет Mavic 3M выполнять высокоточную аэросъемку без использования наземных контрольных точек

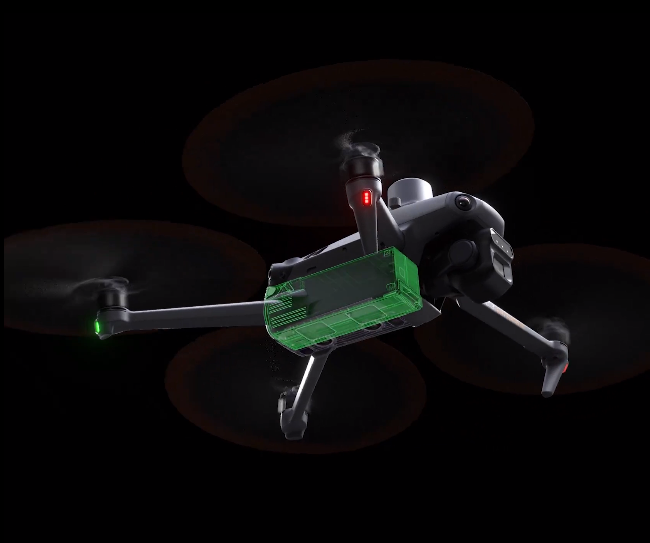

Длительный срок службы аккумулятора для эффективной работы

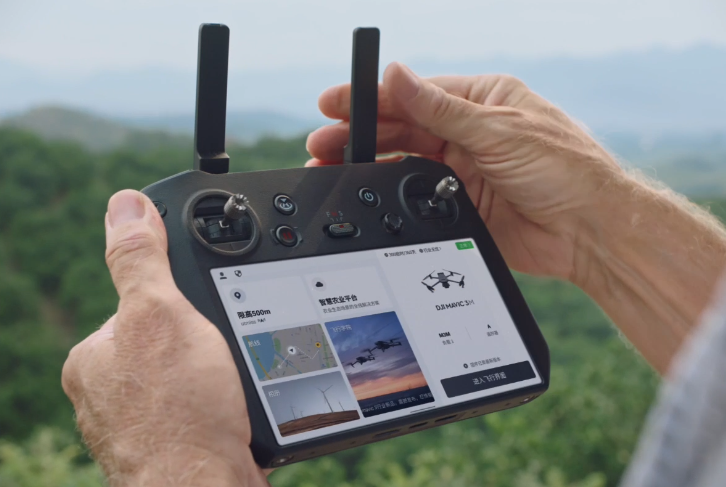

Стабильный сигнал, плавная передача изображения

Система передачи O3 объединяет два передающих сигнала и четыре принимаемых сигнала, обеспечивая максимальную дальность передачи сигнала 15 км.

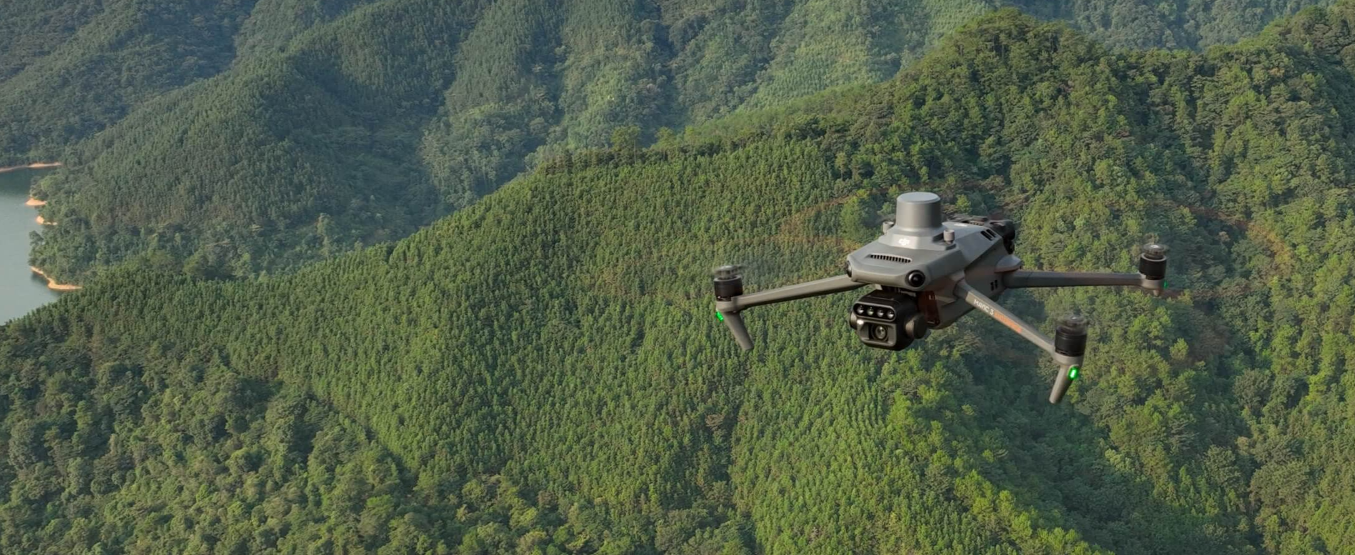

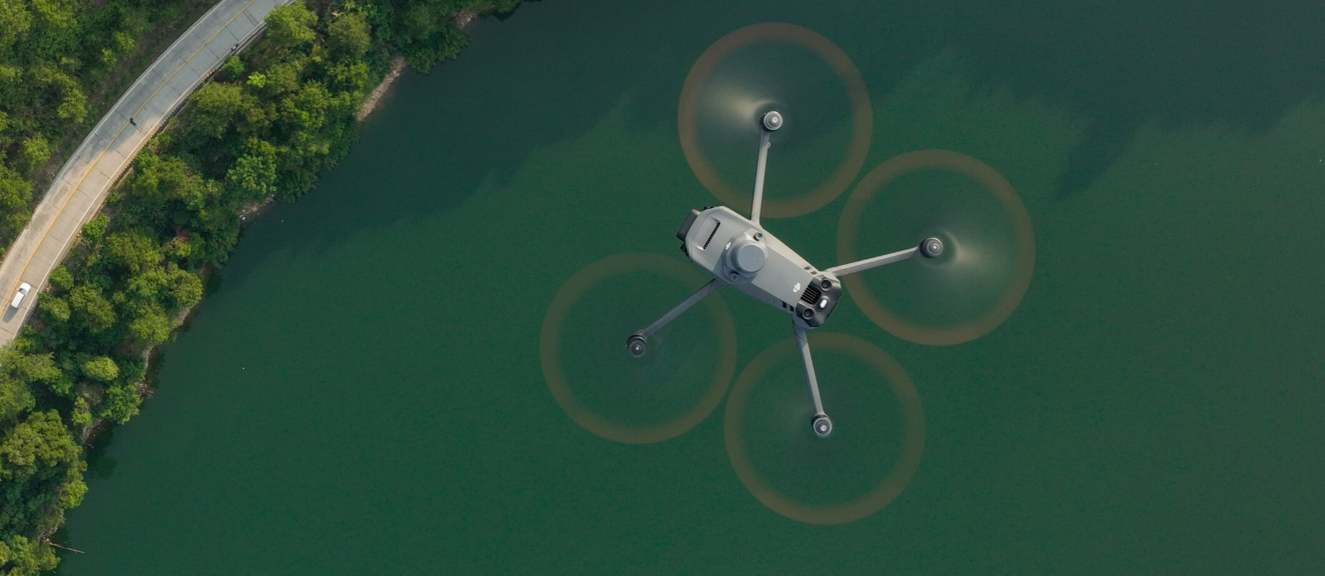

Всенаправленное распознавание препятствий, аэросъемка в режиме огибания рельефа

Дрон оснащен несколькими видеодатчиками с широким углом обзора, которые обеспечивают высокую точность всенаправленного распознавания препятствий. Аэросъемку в режиме огибания рельефа можно легко выполнять на местности с крутыми склонами.

Применение

Картографирование фруктовых садов


Mavic 3M позволяет выполнять аэросъемку фруктовых садов в режиме огибания рельефа даже на местности с крутыми склонами. Использование платформ DJI Terra или DJI SmartFarm позволяет реконструировать карты фруктовых садов в высоком разрешении, автоматически определять количество деревьев, отличать садовые деревья от других препятствий или объектов и создавать трехмерные маршруты полетов сельскохозяйственных дронов, делая их работу более безопасной и эффективной.

Интеллектуальное решение для наблюдения за полями


Mavic 3M позволяет выполнять наблюдение за полями в автоматическом режиме. Снимки полей можно загружать на платформу DJI SmartFarm в режиме реального времени по сети 4G. Это позволяет своевременно выявлять такие отклонения от нормы, как ухудшение всхожести, рост сорняков и полегание посевов сельскохозяйственных культур. Кроме того, эта платформа может проводить интеллектуальный анализ для распознавания проростков хлопка и оценки урожайности риса, применяя средства идентификации с поддержкой ИИ для обмена информацией о росте сельскохозяйственных культур в режиме реального времени, организации агротехнических процессов и простого управления сельскохозяйственными угодьями площадью 70 гектаров одним человеком.

Контроль состояния окружающей среды и учет естественных ресурсов

Mavic 3M также можно использовать для проведения исследований окружающей среды и природных ресурсов, например, мониторинга обогащения воды, исследований распределения лесов, исследований зеленой зоны города и многих других.

Открытая экосистема

Mavic 3M поддерживает прямое подключение к сторонней облачной платформе через встроенный облачный API DJI Pilot 2 с помощью протокола MQTT. Нет необходимости разрабатывать отдельное приложение для передачи сведений об оборудовании БПЛА, прямой трансляции, данных снимков и другой информации.

Mavic 3M поддерживает мобильный SDK 5 (MSDK5) с образцом рабочего кода на базе полностью открытого исходного кода. С помощью MSDK5 можно разработать собственное приложение управления для патрулирования полей с помощью БПЛА, проведения интеллектуальных исследований и реализации других сценариев применения, делая его более удобным для пользователя.

Характеристики

Связь	GPS Галилео BeiDou ГЛОНАСС (поддерживается только при включенном модуле RTK)
Макс. взлетная масса	1050 гр.
Макс. высота полета	6000 м (без полезной нагрузки, если не используется режим аксессуаров)
Макс. скорость на взлете	6 м/с (обычный режим) 8 м/с (спортивный режим)
Макс. скорость снижения	6 м/с (обычный режим) 6 м/с (спортивный режим)
Макс. скорость	15 м/с (обычный режим) Пролет вперед: 21 м/с Пролет в сторону: 20 м/с Пролет назад: 19 м/с (спортивный режим)
Макс. время зависания	37 мин
Продолжительность полета	43 мин
Макс. расстояние полета	32 км
Макс. допустимая скорость ветра	12 м/с
Макс. угол наклона	30° (обычный режим) 35° (спортивный режим)
Стабилизатор	3-осевой механический стабилизатор (наклон, крен, поворот) Механический диапазон углов вращения Наклон: -135°…+45° Крен: -45°…+45° Поворот: от -27° до +27° Рабочий диапазон углов вращения Наклон: -90°…+35° Поворот: неуправляемый Макс. управляемая скорость (наклон) 100°/с Диапазон угловых вибраций ±0,007°
Точность позиционирования	По вертикали: ±0,1 м (при использовании визуального позиционирования); ±0,5 м (при использовании спутниковой системы позиционирования); ±0,1 м (при использовании D-RTK) По горизонтали: ±0,3 м (при использовании визуального позиционирования); ±0,5 м (при использовании позиционирования HD); ±0,1 м (при использовании RTK)
Объем памяти	Используйте карту памяти с классом скорости V30 или выше или карту памяти из списка совместимых карт памяти

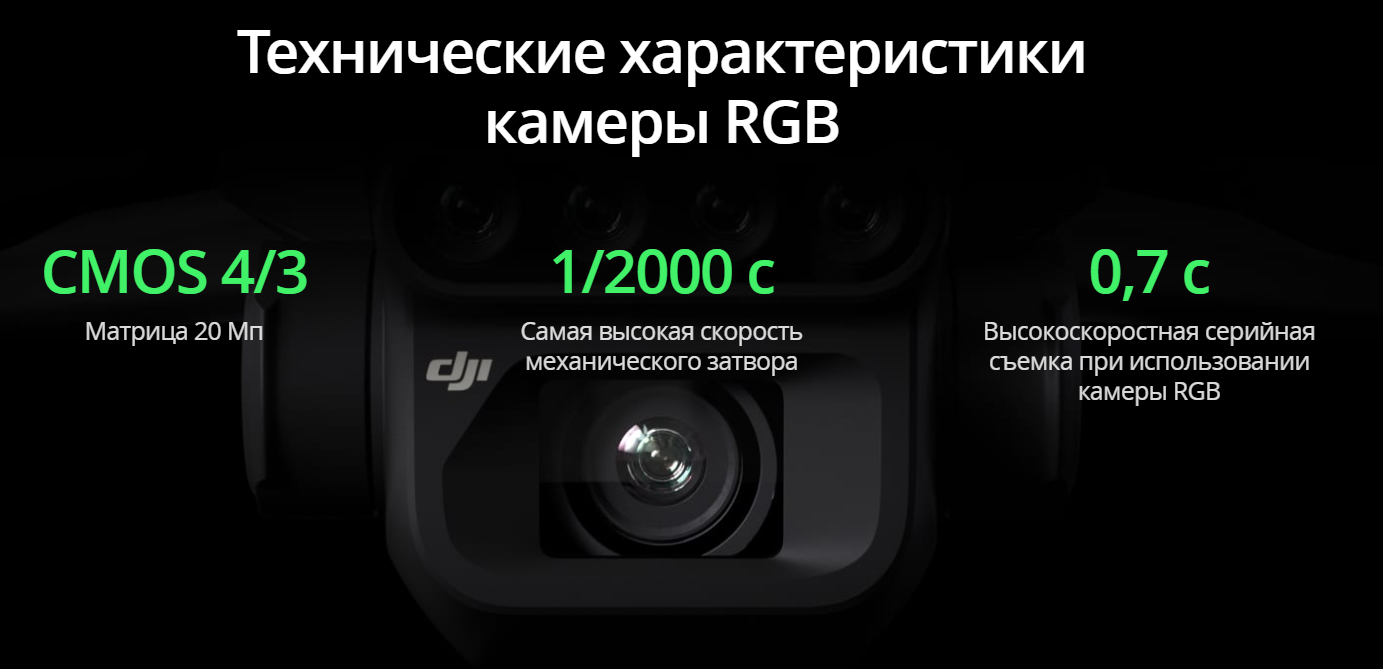

Камера RGB	CMOS 4/3″, число эффективных пикселей: 20 Мп Угол обзора: 84° Эквивалентное фокусное расстояние: 24 мм Диафрагма: f/2,8–f/11 Фокус: от 1 м до ∞ Диапазон ISO 100–6400 Выдержка: Скорость электронного затвора: 8-1/8000 с, Скорость механического затвора: 8-1/2000 с Макс. размер изображения 5280×3956 Покадровая съемка: 20 Мп Режим «Таймлапс»: 20 Мп JPEG: 0,7/1/2/3/5/7/10/15/20/30/60 с JPEG + RAW: 3/5/7/10/15/20/30/60 с Панорама: 20 Мп (исходный материал) Разрешение видео H.264: 4K: 3840×2160 при 30 кадрах в секунду / FHD: 1920×1080 при 30 кадрах в секунду Макс. битрейт видео: 4K: 130 Мбит/с, FHD: 70 Мбит/с
Передача видео	Передача изображения DJI O3 Industry Edition Качество трансляции: Пульт управления: 1080p/30 кадров/с Рабочий диапазон 2,400–2,4835 ГГц Макс. эффективное расстояние сигнала (без препятствий, без помех)  FCC: 15 км CE: 8 км SRRC: 8 км MIC: 8 км Макс. дальность передачи сигнала (при наличии помех) Сильные помехи (городские ландшафты, жилые районы и т. д.): 1,5–3 км (FCC/CE/SRRC/MIC) Средние помехи (пригородные ландшафты, городские парки и т. д.): 3–9 км (FCC), 3–6 км (CE/SRRC/MIC) Слабые помехи (отдаленные поля, открытые сельскохозяйственные угодья и т. д.): 9–15 км (FCC), 6–8 км (CE/SRRC/MIC) Макс. скорость скачивания 15 Мбайт/с (с DJI RC Pro Industry Edition) Задержка сигнала (зависит от условий и мобильного устройства) Приблизительно 200 миллисекунд 4 антенны, 2 для передачи и 4 для приема Мощность передатчика (ЭИИМ) 2,4 ГГц: <33 дБм (FCC), <20 дБм (CE/SRRC/MIC)
Мультиспектральная камера	Матрица: CMOS 1/2,8 дюйма, число эффективных пикселей: 5 Мп Угол обзора: 73,91° (61,2° x 48,10°) Эквивалентное фокусное расстояние: 25 мм Диафрагма: f/2,0 Фокус: фиксированный фокус Канал мультиспектральной камеры Зеленый (G): 560 нм ± 16 нм; Красный (R): 650 нм ± 16 нм; Красный край (RE): 730 нм ± 16 нм; Ближний инфракрасный (NIR): 860 нм ± 26 нм; Диапазон коэффициентов усиления 1x-32x Скорость электронного затвора: 1/30~1/12800 с Макс. размер изображения 2592×1944 Формат изображения TIFF Видеоформат MP4 (MPEG-4 AVC/H.264) Покадровая съемка: 5 Мп Режим «Таймлапс»: 5 Мп TIFF: 2/3/5/7/10/15/20/30/60 с Разрешение видео H.264 FHD: 1920 x 1080 при 30 кадрах в секунду Видеоматериалы: NDVI/GNDVI/NDRE Макс. битрейт видео Трансляция: 60 Мбит/с
Датчики	Система всенаправленного бинокулярного зрения, дополненная инфракрасным датчиком на нижней плоскости дрона Передние датчики: Диапазон измерения: 0.5-20 м Диапазон обнаружения: 0.5-200 м Скорость эффективного обнаружения: полетная скорость ≤15 м/сек Угол обзора: по горизонтали 90°, по вертикали 103° Задние: Диапазон обнаружения: 0.5-16 м Скорость эффективного обнаружения: полетная скорость ≤12 м/сек Угол обзора: по горизонтали 90°, по вертикали 103° Боковые датчики: Диапазон измерения: 0.5-25 м Скорость эффективного обнаружения: полетная скорость ≤15 м/сек Угол обзора: по горизонтали 90°, по вертикали 85° Верхние датчики: Диапазон измерения: 0.2-10 м Эффективная скорость обнаружения: полетная скорость ≤6 м/сек Угол обзора: вперед и назад 100°, влево и вправо 90° Нижние датчики: Диапазон измерения: 0.3-18 м Скорость эффективного обнаружения: полетная скорость ≤6 м/сек Угол обзора: впереди и сзади 130°, влево и вправо 160° Рабочие условия: Впереди, сзади, слева, справа и вверху: поверхности с различимым рельефом и нормальным освещением (lux >15) / Внизу: поверхности с различимым рельефом, коэффициентом отражательной способности >20% (например, стены, деревья, люди), а также нормальным освещением (lux >15)
Аккумулятор	Емкость 5000 мА·ч Стандартное напряжение 15,4 В Макс. напряжение зарядки 17,6 В Литий-полимерный 4S Емкость 77 ватт-часов Масса 335,5 г Диапазон температур зарядки от 5° до 40°C
Модуль RTK	Размеры 50,2×40,2×66,2 мм (длина×ширина×высота) Масса 24±2 г USB-C Питание Приблизительно 1,2 Вт Точность позиционирования RTK Фиксированная RTK: По горизонтали: 1 см + 1 мм/км; вертикальный: 1,5 см + 1 мм/км
Габариты	В сложенном состоянии (без пропеллеров): 223×96,3×122,2 мм В разложенном состоянии (без пропеллеров): 347,5×283×139,6 мм (Д × Ш × В) По диагонали 380,1 мм Вес 951 г
