DJI Подвес Zenmuse Gimbal Z15 для Sony A7 (Z15 A7)

Zenmuse Z15-A7 трехосевой подвес, сконструированный для современных беззеркальных камер Sony A7S и A7R, совместимый с квадрокоптерами и полетными системами DJI, способный раскрыть новый мир аэрофотосъемки и кинематографии, осуществляемых в условиях низкой освещенности.

Классический подвес с точностью позиционирования Zenmuse

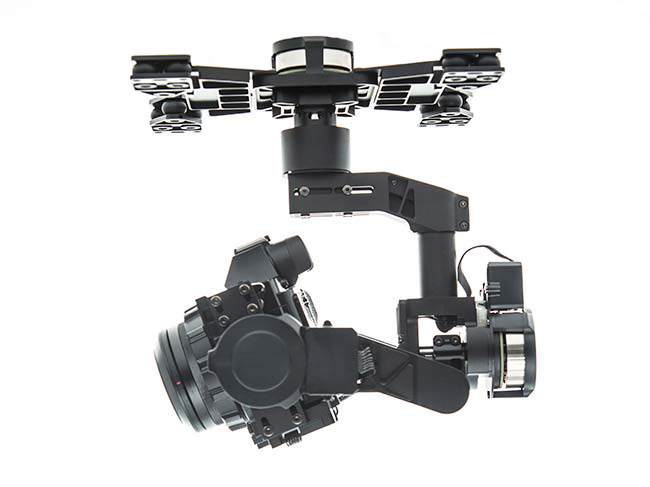

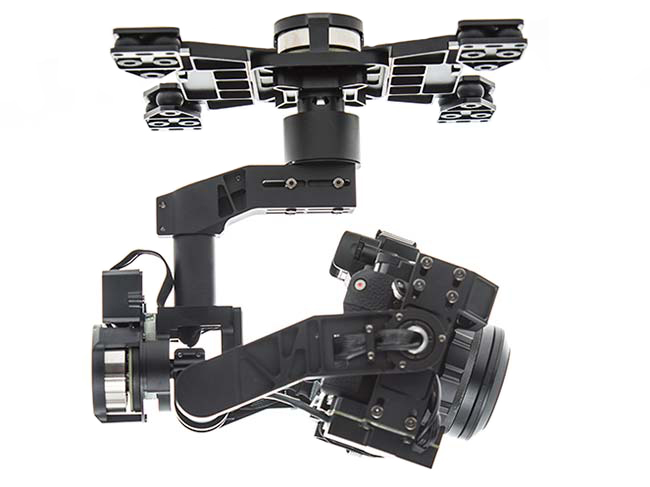

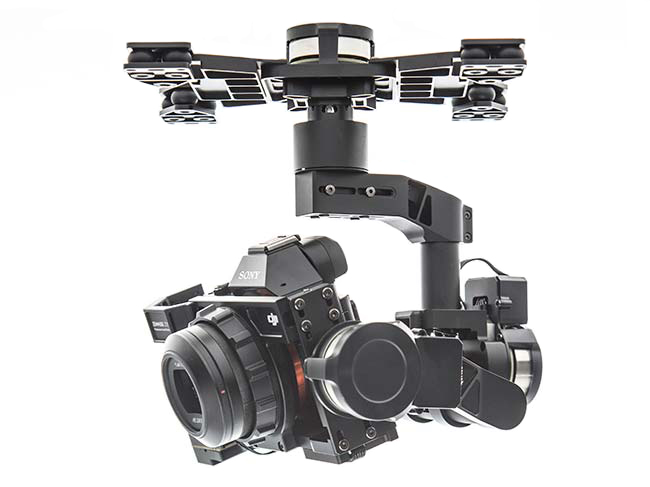

Z15-A7 - стабилизированный трехосевой подвес, обладающий стандартной точностью позиционирования Zenmuse, находящейся в пределах ±0.01°, с широким диапазоном движения во всех плоскостях, вплоть до 360° непрерывного вращения при панорамировании. Если Вы еще не слышали про термин "качество Zenmuse", то запомните раз и навсегда, что Zenmuse это сочетание качества, надежности, стабильности, точности и быстродействия, помноженное на степень бесконечности, способное выручить кинооператора в самых сложных полетных условиях.

Совместимость

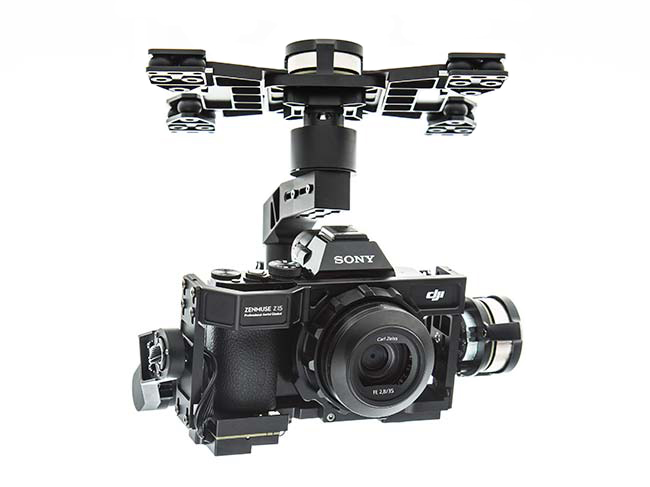

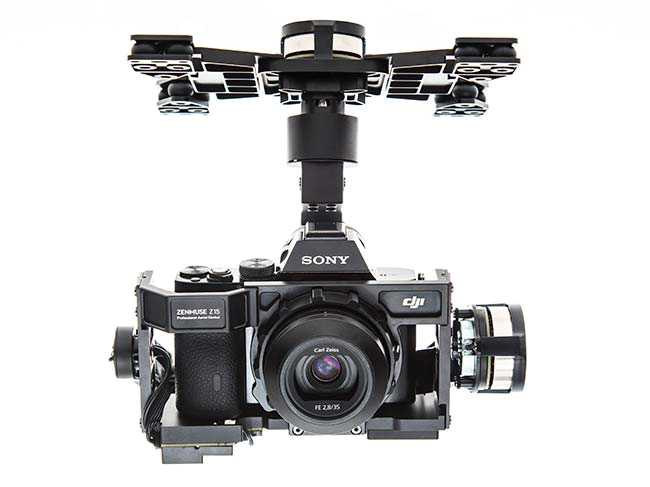

Zenmuse Z15-A7 сконструирован для современных беззеркальных камер Sony A7S и A7R и сбалансирован с учетом установленных на них фиксов Sony FE 35.

Подвес полностью рассчитан для установки на полетные платформы DJI S900 или S1000+, с современными полетными контроллерами DJI A2, WooKong-M, имеет совместимый интерфейс для подключения модуля DJI LightBridge или iOSD Mark II с видеолинком на 5.8Ггц.

То есть, все то, что Вам нужно для полета по заданным координатам, в FPV режиме или в режиме простой видеосъемки, просто нуждается в последовательном и правильном подключении.

.

Стандартные режимы управления

Задавшись целью, получить абсолютно качественный продукт, DJI не только изобретает что-то новое, но и активно внедряет, уже наработанные в кинематографическом мире приемы, облегчающие процесс съемки. К таковым относятся классические режимы управления Zenmuse Z15-A7, или режимы съемки, переключаемые оператором в процессе управления камерой.

В первом режиме подвес Z15-A7 заблокирован в одном направлении по отношению к мультикоптеру. Во втором режиме подвес направлен на одну точку и привязан к ней, независимо от направления вращения платформы. Третий режим, это классический FPV режим полета, для полета от первого лица, с некоторым усреднением направления подвеса к направлению движения модели.

Потоковое видео

HDMI-AV/HD модуль подвеса, необходимый для передачи потокового аудио и видео сигнала в онлайн режиме, на экран оператора, интегрирован непосредственно в подвес и сбалансирован для использования с камерами Sony A7S и A7R.

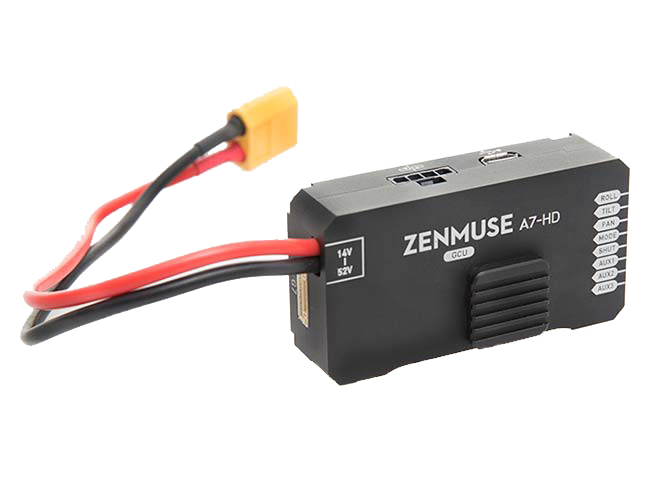

Модуль управления Zenmuse Z15-A7

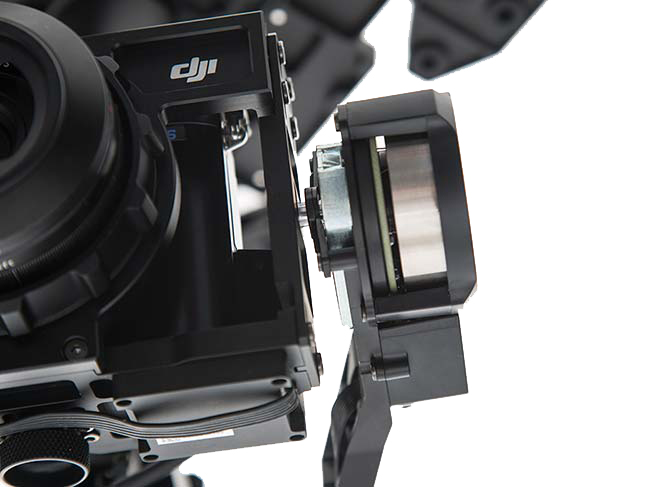

Одним из основных узлов системы, состоящей из подвеса и камеры, является специализированный модуль управления приводами подвеса, конструкция которого учитывает особенности распределения веса и баланса, каждой конкретной камеры. Правильно настроенный серво модуль Zenmuse Z15-A7, в значительной степени, улучшает стабильность и точность управления, минимизируя возникающие вибрации.

Встроенный IMU и ИК модуль

Конструкция Zenmuse Z15-A7 с кольцевыми контактами, позволила убрать всю проводку, интегрировав ее непосредственно в сам подвес. Это сделало возможным встроить в схему подвеса IMU модуль с 3-х осевым акселерометром и 3-х осевым измерителем угловой скорости, а также инфракрасный модуль, необходимый для управления режимами работы камеры, посредством ИК приемника во время полета.

Особенности:

• Три режима
• Orientation-locked
• Non orientation-locked
• FPV
• Встроенный независимый IMU модуль
• Специальный модуль управления приводами
• ИК модуль дистанционного управления
• Поддержка беспроводной передачи видео сигнала
• Поддержка управления затвором и режима записи видео
• Поддержка S-Bus
• Широкий диапазон напряжения питания

Периферия:

• Поддерживаемая Камера: Sony ILCE-7S; Sony ILCE-7R
• Поддерживаемая линза: Sony FE 35 mm f2.8 ZA
• Входное Напряжение: 4S ~ 12S LiPo (для S1000+ рекомендовано 6S)
• Требование По Управлению: как минимум 4 дополнительных канала приемника
• Требования ПО: Windows XP SP3; Windows 7; Windows 8 (32 или 64 bit)

Механика и Электрика:

• Рабочий ток
• Статический ток: 200 мА (25 В)
• Динамический ток: 400 мA (25 В)
• Ток при заблокированных моторах: 4 A (25 В)
• Рабочий Диапазон Температур: -10 °C ~ 50 °C
• Вес: 1.3 кг
• Размеры: 210 х 204 х 246 мм
• Вес GCU: 63 гр
• Размеры GCU: 64.2 x 34.1 x 19.5 мм

Производительность:

• Вес нагрузки
• 622 грамма (для Sony ILCE-7S c Sony FE 35 mm f2.8 ZA, батареей, крышкой объектива и SD картой)
• 580 грамм (для Sony ILCE-7R c Sony FE 35 mm f2.8 ZA, батареей, крышкой объектива и SD картой)
• Угловой диапазон вибраций: ±0.01°
• Максимальная контролируемая скорость вращения
• Панорамирование: ±130 °/сек
• Наклон: ±130 °/сек
• Крен: - ±30 °/сек
• Контролируемый диапазон вращения: ось наклона
• Панорамирование: ±360°
• Наклон: +50°/-140°
• Крен: ±40°
